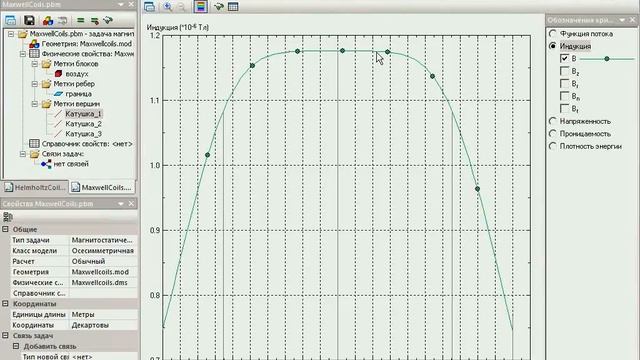

Моделирование электромагнитных катушек в ELCUT

Моделирование электромагнитных катушек в ELCUT Запись вебинара, который прошёл 30 июля 2014 на сайте поддержки пользователей программы www.elcut.ru. Ссылка на страницу вебинара: - откуда можно скачать файлы примеров, слайды, а также посмотреть другие вебинары, примеры, статьи и загрузить бесплатный «ELCUT Студенческий». Электромагнитные катушки используются во многих устройствах, в которых генерируется или регистрируется электромагнитное поле.
ELCUT является мощным инструментом для моделирования электромагнитных катушек.
На этом вебинаре мы покажем, как моделировать одно- и многовитковые обмотки, специальные типы катушек, используемые для создания однородных магнитных полей, а также рассмотрим моделирование катушек как части электрической схемы.
Электромагнитный анализ будет дополнен тепловым и механическим. Используемые примеры: * Индуктивность кольца с током, * Магнитное поле цилиндрической катушки, * Катушка Брукса, * Катушки Гельмгольца, * Катушки Максвелла, * Моделирование работы реле с помощью Microsoft Excel и ELCUT. Электромагнитные катушки часто встречаются в различных видах устройств.
Моделирование катушек в программе ELCUT, как и моделирование любых других устройств состоит из 3 этапов: нарисовать геометрическую модель, описать свойства материалов, задать токи.
Дальше ELCUT решает задачу, и пользователю остается проанализировать результаты. Что касается моделирования катушек, то магнитные задачи используются для моделирования магнитного поля катушек, определения индуктивности катушки, силы притягивания.
Задачи электростатики позволяют посчитать напряжённость поля в изоляции катушки, определить электрическую емкость.
Задачи теплопередачи позволяют определить температуру катушки, а задачи механики - деформации катушки. ELCUT – это также удобная платформа для создания различных инженерных приложений на основе готового движка.
