UC3842 и Активный Клампер Active Clamp

UC3842 и Активный Клампер.

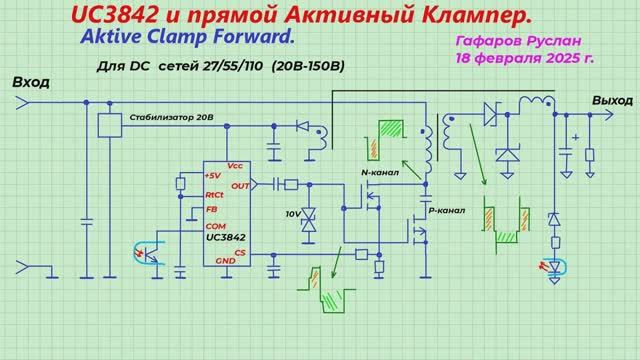

Оригинальная силовая схемотехника с UC3842 для управления топологией Forward Active Clamp DCDC.
Видео для подготовленных пользователей но с пояснениями.
Схема DCDC преобразователя для сетей 55110В с гальванической развязкой.
Модель MS14 оригинальные решения и авторские коментарии.
Свобода для исследования своими силами. Модель MS14 на яндекс диске. В модель добавлен ИММИТАТОР пробоя эммитерного перехода транзистора Q3 с помощью диодов D3 D4 который отсуствует в модели НО ЕСТЬ у реального транзистора примерно 7 вольт.
Пробой отвечает за точный баланс положительной и отрицательной части импульса.
успехов!
