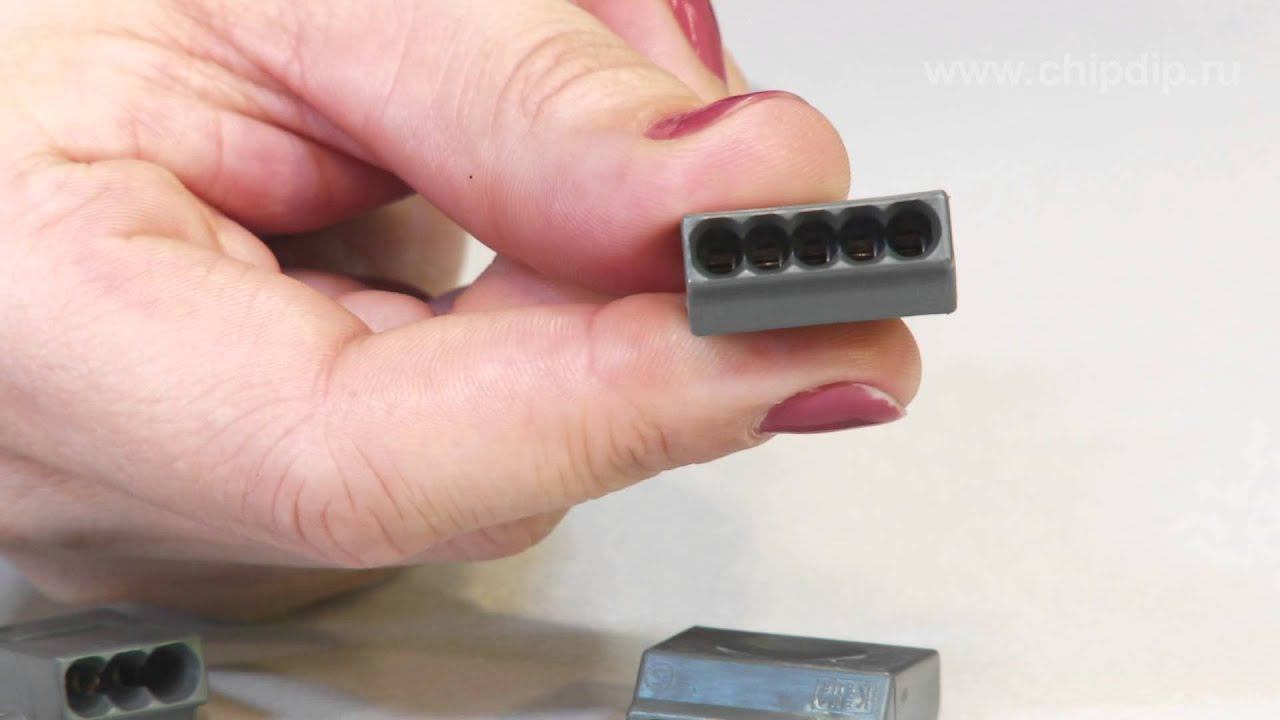

Клеммы Wago серии 273

Подписывайтесь на нашу группу Вконтакте и Facebook Клеммы Ваго серии 273 предназначены для присоединения и ответвления одножильных и многожильных проводников из меди и алюминия в электрических цепях переменного тока с частотой 50 Гц напряжением до 400 В.
Клемма представляет собой пластмассовый корпус с расположенными внутри самозажимными плоскопружинными зажимами что позволяет создавать высоконадежные соединения.
Для того чтобы подсоединить проводники к клемме сначала необходимо зачистить их на длину 11мм.
На нижней стороне имеются специальные мерки для контроля длины зачищаемой части жилы.
Затем необходимо ввести проводники в круглые входные отверстия клеммы до упора.
При этом становится невозможным самопроизвольное отсоединение проводника от клеммы.
Данные клеммы производятся в пяти вариантах: для 23 4 5 или 8 соединяемых проводников.
Также при помощи специального адаптера возможно установка данных клемм на Дин-рейку.
Диапазон сечений соединяемых проводников составляет от 1.0 до 2.5 квадратных миллиметров Номинальный ток - 24 Ампера Номинальное напряжение - 400 Вольт.
Отличительной особенностью данных клемм является наличие специального прямоугольного отверстия с тыльной стороны корпуса клеммы при помощи которого можно измерять электрические параметры цепи без отсоединения и нарушения изоляции соединения а также они могут иметь контактную пасту с монтажной стороны клеммы.
С ее помощью алюминиевый проводник очищается от оксидной пленки и предотвращается ее повторное появление.
Основным преимуществом этих клемм является быстрое и надежное соединение проводников без применения профессионального инструмента а также отсутствие специальных навыков при их подключении.
Данные клеммы применяются в строительстве при монтаже бытовой электропроводки в распределительных коробках и шкафах.
